正颌手术案例

正颌手术ASP案例

 基本信息

女性患者，17岁

诊断：双颌前突

医师诉求：正颌设计，调整患者面容关系

分割重建

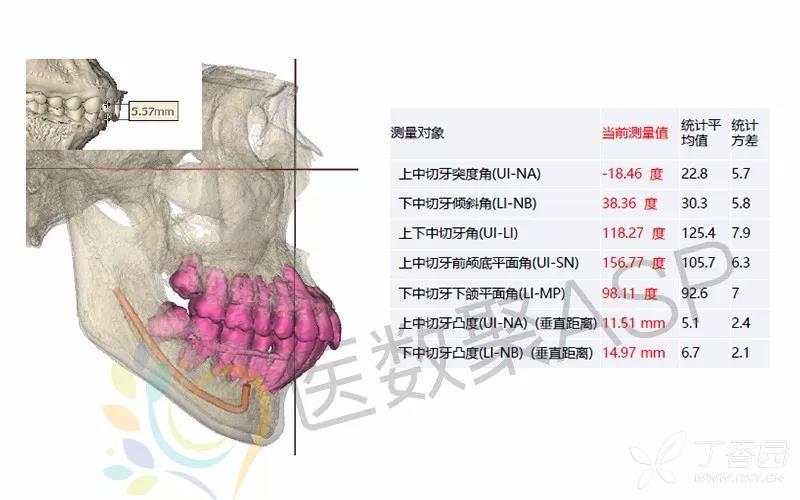

医数聚ASP对该患者的头颅CT影像数据进行三维重建，分割标识出骨质、牙列、下牙槽神经等各组织结构，并通过精密的数据测量精准定位牙列与下牙槽神经之间的空间毗邻关系，实现病灶区域三维可视化，方便医师的观察和理解，以优化手术方案。

患者正侧面照测量

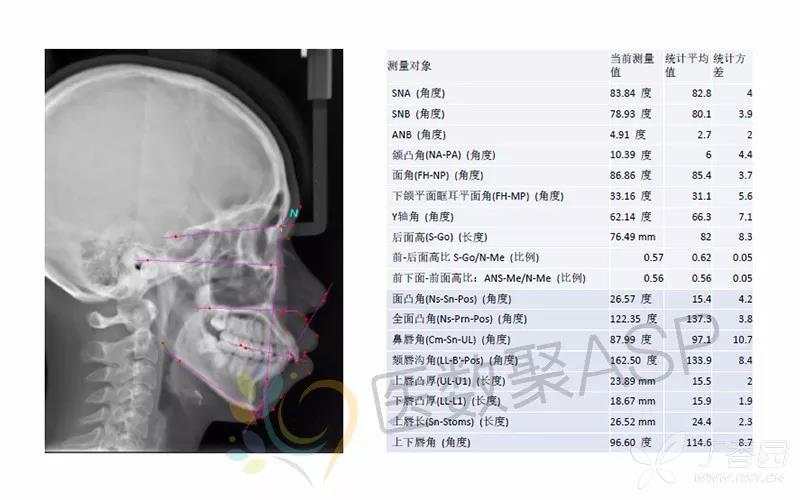

全面精确的数据测量，帮助医师诊断病情

手术设计

针对患者病情，医数聚ASP采取“Lefort Ⅰ型+BSSRO”术式进行手术辅助设计。上颌通过Lefort Ⅰ型截骨术截骨并去干涉，使上颌骨上移，并以上切牙缘为中心，逆时针旋转3.5°，摆正上颌。下颌进行BSSRO截骨术截骨并去干涉，使下颌后移，并实施颏成形，使颏突前移。

模拟上颌截骨

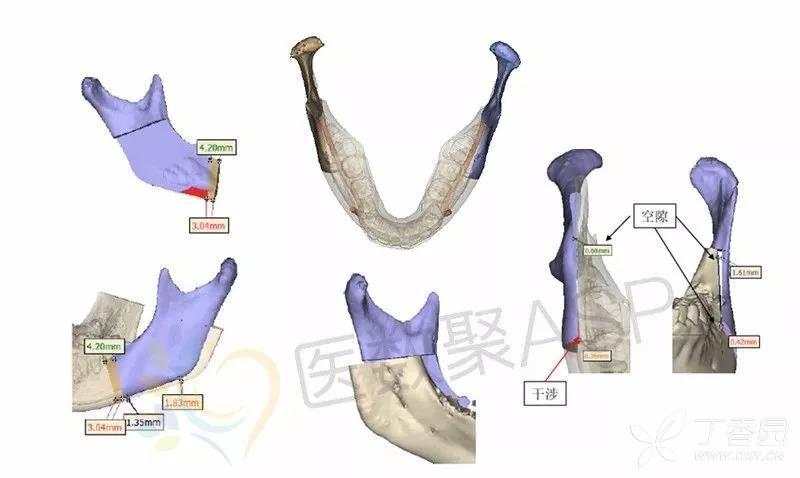

模拟下颌截骨及去干涉

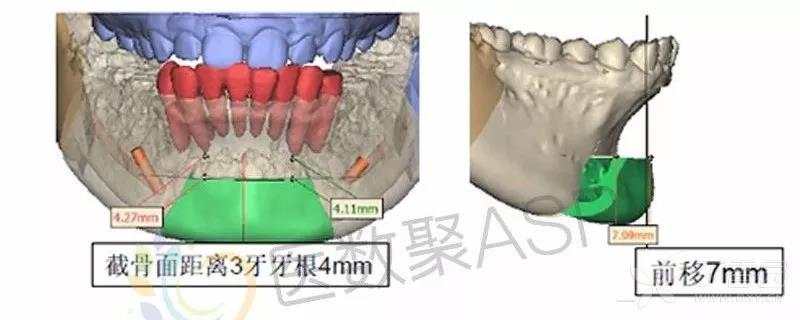

模拟颏成型

通过数字化模拟该手术操作，对比术前术后效果，并检查术后对称性。

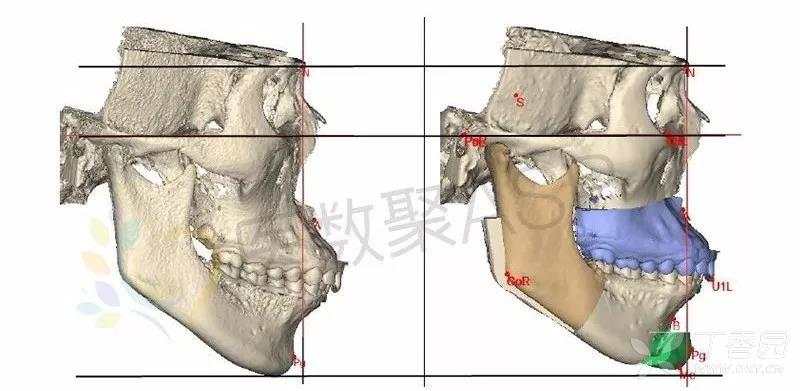

术前术后效果模型对比

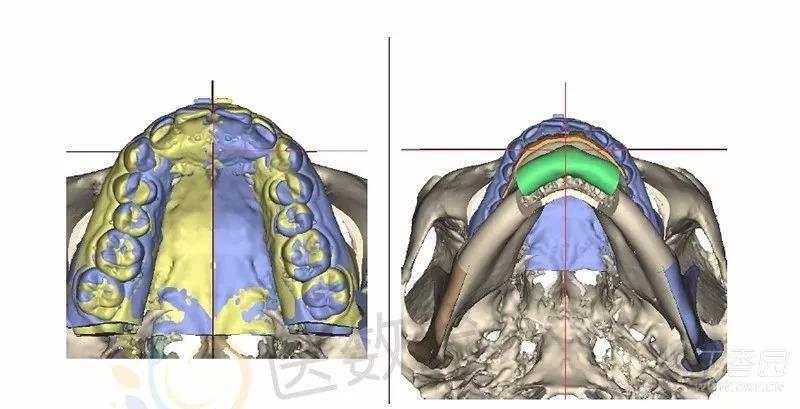

术后对称性检查

产品设计

医数聚ASP根据三维模型以及数据测量分析结果，对上颌截骨导板、颏成形导板、中间颌板、终末颌板以及连接柱进行数字化设计，并通过3D打印技术打印出实体产品，帮助医生提高手术效率和精度。

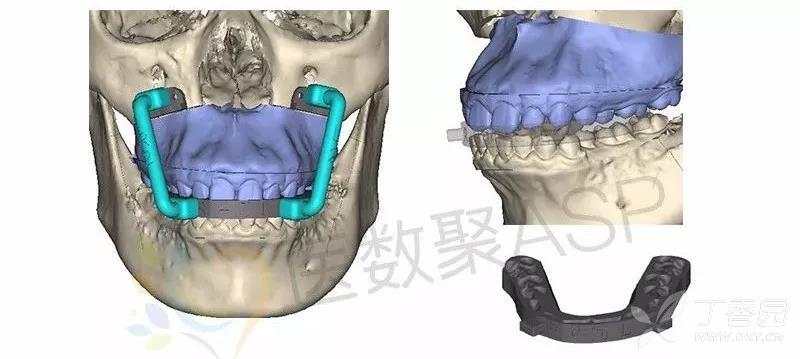

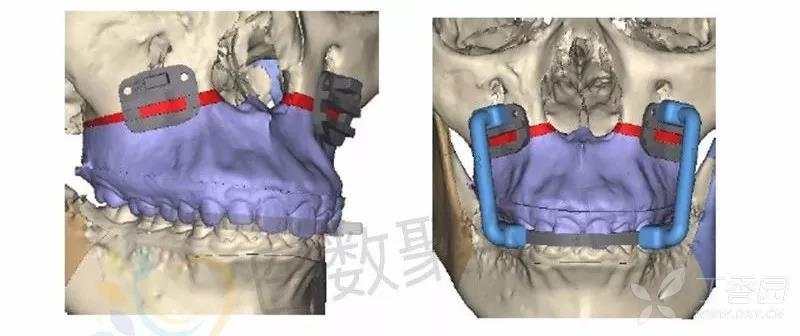

上颌截骨导板设计

上颌复位导板设计

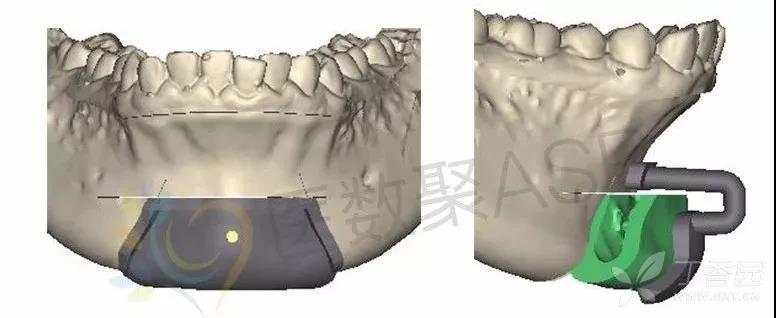

颏截骨导板和复位导板设计

在此次正颌手术中，医数聚ASP利用计算机数字化技术，对患者CT原始数据进行三维分割重建，实现颅颌面部位的三维可视化，利于医师观察病灶；通过分割重建结果进行数据测量与分析，帮助医师正确评估患者病情，节省了医师的术前时间；截骨导板、咬合导板设计与3D打印帮助医师精准高效地进行截骨与复位，确保咬合关系的准确与稳定。

医师根据本套手术辅助设计方案为患者实施手术，取得了良好的手术效果，患者术后恢复稳定，面容得到较大改善
